63.000 vòng/phút trong động cơ 6 mm: Tốc độ phù hợp với tải truyền động thu nhỏ

Trong các hệ thống truyền động thu nhỏ, việc đạt được tốc độ quay cao trong không gian lắp đặt hạn chế chỉ là một phần của thách thức kỹ thuật. Động cơ cũng phải cung cấp đủ mô-men xoắn khi tải, đáp ứng nhất quán với những thay đổi trong điều kiện vận hành và hoạt động trong giới hạn điện và cơ của thiết bị hoàn chỉnh. Những yêu cầu này trở nên đặc biệt quan trọng trong các thiết bị nhỏ gọn, nơi mà ngay cả những thay đổi nhỏ về ma sát, quán tính tải hoặc mức tiêu thụ điện cũng có thể ảnh hưởng đến hiệu suất tổng thể.

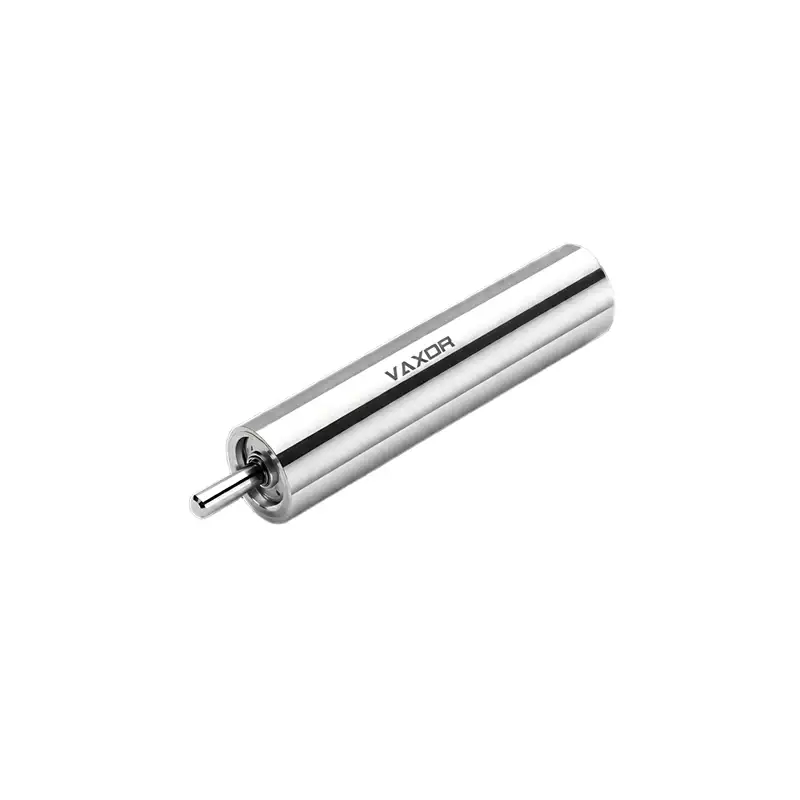

Động cơ không chổi than siêu nhỏ φ6mm được thiết kế cho các ứng dụng yêu cầu tốc độ quay cao trong một kích thước nhỏ gọn. Model G06P-VW00-QZ-1 hoạt động ở điện áp định mức 12 V, tốc độ không tải 63.000 vòng/phút và tốc độ danh nghĩa 45.000 vòng/phút. Mô-men xoắn danh nghĩa của nó là 0,49 mNm, trong khi mô-men xoắn danh định của nó là 0,98 mNm. Các thông số kỹ thuật này cung cấp điểm khởi đầu để đánh giá sự phù hợp của động cơ đối với các cơ cấu thu nhỏ, dụng cụ chính xác và các ứng dụng dẫn động có không gian hạn chế khác.

63.000 vòng/phút có ý nghĩa gì đối với một động cơ thu nhỏ?

Tốc độ quay 63.000 vòng/phút thể hiện khả năng vận hành đòi hỏi khắt khe đối với động cơ có đường kính chỉ 6 mm. Ở quy mô này, động cơ có thể được xem xét cho các cơ cấu yêu cầu quay nhanh trong khi vẫn giữ cho cụm truyền động nhỏ gọn.

Tuy nhiên, ý nghĩa của thông số tốc độ phụ thuộc vào các điều kiện mà nó được đo. Tốc độ không tải mô tả tốc độ quay của động cơ khi nó hoạt động mà không có tải cơ học bên ngoài. Nó không cho biết tốc độ mà động cơ sẽ duy trì sau khi được kết nối với bộ truyền bánh răng, máy bơm, bộ phận quay hoặc bộ phận được dẫn động khác.

Đối với G06P-VW00-QZ-1, tốc độ không tải được liệt kê là 63.000 vòng/phút, trong khi tốc độ danh nghĩa là 45.000 vòng/phút. Sự khác biệt rất quan trọng trong quá trình thiết kế hệ thống vì động cơ phải cung cấp mô-men xoắn để vượt qua tải và tổn thất liên quan đến cơ cấu truyền động.

Do đó, các kỹ sư nên tránh lựa chọn động cơ chỉ dựa vào tốc độ tối đa hoặc không tải của nó. Thay vào đó, họ nên xác định tốc độ vận hành mà ứng dụng yêu cầu và đánh giá xem liệu động cơ có thể duy trì tốc độ đó dưới mức tải dự kiến ​​hay không.

Ví dụ, một cơ cấu quay thu nhỏ có thể yêu cầu tăng tốc nhanh nhưng hoạt động ở tốc độ thấp hơn một khi nó đạt đến trạng thái hoạt động. Một thiết bị khác có thể cần duy trì tốc độ quay tương đối ổn định trong khi điện trở cơ học của nó thay đổi. Hai ứng dụng này có thể yêu cầu các chiến lược điều khiển khác nhau ngay cả khi tốc độ mục tiêu của chúng tương tự nhau.

Hiểu mối quan hệ giữa tốc độ và mô-men xoắn

Tốc độ và mô-men xoắn có liên quan chặt chẽ khi lựa chọn động cơ cho ứng dụng thực tế. Động cơ có thể quay rất nhanh khi không tải, nhưng tốc độ thường giảm khi điện trở cơ học tăng. Mối quan hệ thực tế phụ thuộc vào đặc tính hiệu suất của động cơ, nguồn điện, bộ điều khiển và điều kiện vận hành.

Động cơ không chổi than siêu nhỏ φ6mm có mô-men xoắn danh nghĩa là 0,49 mNm và mô-men xoắn dừng được liệt kê là 0,98 mNm. Mômen danh định có liên quan khi đánh giá điều kiện vận hành quy định, trong khi mômen dừng mô tả mômen liên quan đến rôto đứng yên trong các điều kiện thử nghiệm áp dụng.

Những giá trị này không nên được coi là có thể thay thế cho nhau. Tình trạng ngừng hoạt động có thể tạo ra dòng điện và nhiệt đáng kể, do đó mô-men xoắn ngừng hoạt động không phải là mục tiêu phù hợp để hoạt động liên tục trừ khi nhà sản xuất có quy định khác rõ ràng.

Khi kết hợp động cơ với tải truyền động thu nhỏ, trước tiên các kỹ sư phải ước tính mô-men xoắn mà cơ cấu truyền động yêu cầu. Ước tính này phải tính đến ma sát, gia tốc, tổn thất truyền động và những thay đổi về lực cản cơ học trong quá trình vận hành.

Điều quan trọng là phải xem xét các yêu cầu khởi động. Một số cơ cấu cần mô-men xoắn ban đầu cao hơn để khắc phục ma sát tĩnh hoặc tăng tốc tải quay. Một số khác có khả năng chống khởi động tương đối thấp nhưng yêu cầu hoạt động ổn định trên phạm vi tốc độ rộng.

Do đó, việc lựa chọn động cơ phù hợp phải dựa trên các yêu cầu hoàn chỉnh về tốc độ và mô-men xoắn của ứng dụng, thay vì dựa trên một thông số kỹ thuật riêng biệt.

Phù hợp với tốc độ động cơ để tải quán tính

Quán tính tải là một yếu tố quan trọng cần cân nhắc trong các hệ thống truyền động thu nhỏ tốc độ cao. Nó mô tả một vật thể quay chống lại sự thay đổi tốc độ quay mạnh đến mức nào. Một động cơ được kết nối với một rôto nhẹ có thể tăng tốc khác với cùng một động cơ được kết nối với một bộ phận nặng hơn, ngay cả khi cả hai hệ thống đều có yêu cầu mô-men xoắn ở trạng thái ổn định tương tự nhau.

Sự khác biệt này trở nên đặc biệt có liên quan khi một ứng dụng yêu cầu khởi động, dừng hoặc thay đổi tốc độ thường xuyên. Động cơ phải tạo ra đủ mô-men xoắn để tăng tốc tải trong thời gian cần thiết trong khi vẫn nằm trong giới hạn vận hành của nó.

Đối với động cơ tốc độ cao, các kỹ sư nên đánh giá một số yếu tố:

• Quán tính của bộ phận được dẫn động và bất kỳ bộ phận truyền động nào được kết nối.

• Thời gian tăng tốc và giảm tốc cần thiết.

• Tần suất khởi động và dừng lặp lại.

• Ma sát cơ học xuất hiện trong quá trình khởi động và vận hành ổn định.

• Các mức dòng điện, nhiệt độ và độ rung cho phép.

Tốc độ không tải 63.000 vòng/phút của động cơ G06P-VW00-QZ-1 có thể phù hợp với các ứng dụng có yêu cầu khắt khe về tốc độ quay, nhưng điểm vận hành cuối cùng phải được xác minh bằng tải cơ học thực tế.

Thử nghiệm nguyên mẫu đặc biệt hữu ích ở giai đoạn này. Các kỹ sư có thể ghi lại thời gian tăng tốc, tốc độ ở trạng thái ổn định, mức tiêu thụ hiện tại và nhiệt độ trong các điều kiện đại diện. Các phép đo này giúp xác định xem động cơ được chọn có thể đáp ứng các yêu cầu ứng dụng mà không bị căng thẳng quá mức về điện hoặc cơ hay không.

Lựa chọn điện cho động cơ không chổi than 12V

Hệ thống điện đóng vai trò trực tiếp trong hoạt động của động cơ. Điện áp, công suất hiện tại, khả năng tương thích của bộ điều khiển và chất lượng nguồn điện đều có thể ảnh hưởng đến hoạt động khởi động và độ ổn định khi quay.

Model G06P-VW00-QZ-1 được chỉ định cho hoạt động 12 V. Khi lựa chọn trình điều khiển phù hợp, các kỹ sư nên xác nhận rằng bộ điều khiển hỗ trợ các đặc tính điện của động cơ và phạm vi tốc độ yêu cầu. Người lái xe cũng phải có khả năng xử lý dòng điện hoạt động dự kiến ​​và mọi nhu cầu nhất thời liên quan đến việc khởi động hoặc tăng tốc.

Hằng số mô-men xoắn của động cơ được liệt kê là 1,05 mNm/A. Thông số này mô tả mối quan hệ giữa dòng điện động cơ và mô-men xoắn được tạo ra theo các giả định vận hành liên quan. Nó có thể giúp các kỹ sư ước tính dòng điện tương ứng với mô-men xoắn yêu cầu, nhưng hiệu suất thực tế cũng phụ thuộc vào tổn thất và điều kiện vận hành của động cơ.

Đánh giá thực tế về điện phải bao gồm các kiểm tra sau:

• Xác nhận điện áp định mức và điều kiện cung cấp cho phép.

• Xác minh tính tương thích của trình điều khiển với các yêu cầu chuyển mạch của động cơ không chổi than.

• Kiểm tra giới hạn hiện tại trong quá trình khởi động và tăng tốc.

• Đánh giá việc kiểm soát tốc độ và phản ứng với việc thay đổi tải.

• Đo mức tiêu thụ hiện tại tại các điểm vận hành đại diện.

• Xác nhận rằng hệ thống dây điện và đầu nối phù hợp với tải điện dự kiến.

Không nên chọn bộ điều khiển chỉ vì nó hỗ trợ nguồn điện danh nghĩa 12 V. Phương pháp điều khiển, khả năng dòng điện và phạm vi tốc độ vận hành của nó cũng phải phù hợp với động cơ và ứng dụng.

Tại sao kích thước nhỏ gọn lại quan trọng trong hệ thống truyền động thu nhỏ

Đường kính động cơ 6 mm tạo cơ hội tích hợp vào các thiết bị có không gian hạn chế. Tuy nhiên, việc giảm kích thước động cơ cũng chú trọng nhiều hơn đến cách bố trí cơ khí, kết hợp tải trọng, quản lý nhiệt và độ chính xác của lắp ráp.

Động cơ không chổi than siêu nhỏ φ6mm nặng 3,75 g, khiến khối lượng của nó trở thành yếu tố quan trọng cần cân nhắc khi thiết kế các cụm truyền động nhẹ. Trong các cơ cấu nhỏ gọn, kích thước và trọng lượng của động cơ có thể ảnh hưởng đến việc bố trí các kết cấu đỡ, vòng bi, bộ phận truyền động và kết nối điện.

Các ứng dụng tiềm năng bao gồm cơ chế quay thu nhỏ, dụng cụ chính xác, thiết bị tự động hóa nhỏ gọn và các hệ thống khác yêu cầu động cơ nhỏ có tốc độ quay cao. Sự phù hợp phụ thuộc vào tải trọng cụ thể, chu kỳ làm việc, không gian sẵn có và tuổi thọ sử dụng cần thiết.

Người thiết kế cũng nên đánh giá cách bố trí lắp đặt động cơ và sự thẳng hàng của các bộ phận được dẫn động. Căn chỉnh kém hoặc ma sát cơ học quá mức có thể làm tăng tải trọng lên động cơ, giảm tốc độ có thể đạt được và gây ra rung động không mong muốn.

Do đó, một động cơ nhỏ gọn nên được đánh giá như một phần của cụm truyền động hoàn chỉnh. Mục tiêu không chỉ đơn giản là lắp một động cơ nhỏ vào không gian sẵn có mà còn để đảm bảo rằng động cơ, hộp số, vòng bi, bộ điều khiển và tải dẫn động hoạt động cùng nhau như dự kiến.

Quản lý nhiệt khi vận hành tốc độ cao

Tốc độ quay cao có thể tạo thêm những thách thức về nhiệt, đặc biệt khi động cơ cỡ nhỏ hoạt động dưới tải hoặc thực hiện các chu kỳ tăng tốc lặp đi lặp lại. Tổn thất điện và tổn thất cơ góp phần tạo ra nhiệt, trong khi diện tích bề mặt hạn chế của động cơ nhỏ có thể hạn chế khả năng tản nhiệt.

Mức tăng nhiệt độ thực tế phụ thuộc vào các yếu tố như dòng điện vận hành, mômen tải, nhiệt độ môi trường, chu kỳ làm việc, cấu trúc lắp đặt và luồng không khí có sẵn. Một động cơ hoạt động tốt trong quá trình thử nghiệm trên băng ghế ngắn có thể hoạt động khác đi khi vận hành kéo dài bên trong vỏ bọc nhỏ gọn.

Các kỹ sư nên đánh giá chu kỳ làm việc dự định trước khi phê duyệt thiết kế. Việc quay liên tục, hoạt động không liên tục, tăng tốc thường xuyên và các hiện tượng dừng lặp đi lặp lại đặt ra những yêu cầu khác nhau đối với động cơ và bộ điều khiển.

Các phép đo xác nhận hữu ích bao gồm nhiệt độ cuộn dây hoặc vỏ ở nơi có thể đo được, mức tiêu thụ dòng điện, tốc độ vận hành và những thay đổi về hiệu suất theo thời gian. Việc kiểm tra nên sử dụng nguồn điện dự kiến, bộ điều khiển, cách bố trí lắp đặt và tải cơ học đại diện.

Điều kiện gian hàng xứng đáng được chú ý đặc biệt. Vì rôto đứng yên không thể thực hiện công quay như dự định nên hoạt động dừng kéo dài có thể tạo ra ứng suất nhiệt và điện quá mức. Các chiến lược hạn chế dòng điện và xử lý lỗi phù hợp có thể giúp bảo vệ hệ thống truyền động.

Những kiểm tra này là cần thiết để thiết lập các giới hạn vận hành thích hợp cho thiết bị đã hoàn thiện. Chỉ riêng các giá trị tốc độ định mức và không tải không xác định được thời gian vận hành liên tục cho phép của động cơ.

Kiểm tra độ ổn định của ổ đĩa trong điều kiện vận hành thực tế

Hoạt động ổn định của động cơ phụ thuộc nhiều hơn vào việc đạt được tốc độ quay mục tiêu. Những thay đổi về điện trở cơ học, điều kiện nguồn điện, hoạt động của bộ điều khiển và chất lượng lắp ráp có thể ảnh hưởng đến tính nhất quán và phản hồi của tốc độ.

Thử nghiệm nguyên mẫu có cấu trúc có thể giúp xác định những vấn đề này trước khi sản xuất. Bắt đầu bằng cách đo tốc độ và dòng điện của động cơ khi không có tải bên ngoài, sau đó lặp lại các phép đo với tải đại diện được gắn vào. Tiếp theo, đánh giá phản hồi khởi động, khả năng tăng tốc và hiệu suất khi tải thay đổi.

Đối với các ứng dụng yêu cầu điều chỉnh tốc độ thường xuyên, các kỹ sư cũng nên đánh giá xem hệ thống phản ứng nhanh như thế nào với các lệnh điều khiển và liệu nó có biểu hiện dao động hoặc thay đổi tốc độ không mong muốn hay không.

Kiểm tra cơ khí cũng quan trọng không kém. Kiểm tra độ cứng lắp, căn chỉnh trục, ma sát truyền và độ rung trong điều kiện vận hành. Nếu động cơ được tích hợp vào một cơ cấu lớn hơn thì toàn bộ cụm lắp ráp phải được thử nghiệm vì hiện tượng cộng hưởng hoặc mất cân bằng cơ học có thể không xuất hiện rõ ràng trong thử nghiệm động cơ riêng lẻ.

Đối với Động cơ không chổi than siêu nhỏ φ6mm, sự kết hợp giữa tốc độ không tải 63.000 vòng/phút, tốc độ danh nghĩa 45.000 vòng/phút và mô-men xoắn danh nghĩa 0,49 mNm cung cấp dữ liệu lựa chọn ban đầu hữu ích. Độ ổn định thực tế của truyền động vẫn phải được xác nhận bằng bộ điều khiển dự định, tải trọng cơ học và chu trình vận hành.

Làm việc với Đối tác Công nghệ Micro-Drive

Việc lựa chọn một động cơ thu nhỏ thường đòi hỏi sự phối hợp giữa thiết kế điện, cơ khí và phát triển ứng dụng. Nhà cung cấp có kinh nghiệm trong các lĩnh vực này có thể giúp làm rõ các thông số kỹ thuật và hỗ trợ quá trình chuyển đổi từ đánh giá ban đầu sang xác nhận nguyên mẫu và lập kế hoạch sản xuất.

VAXOR được thành lập vào năm 2024 và có trụ sở tại Tô Châu, Trung Quốc. Công ty phát triển các bộ truyền động khớp vi mô và động cơ không lõi siêu vi cho robot, thiết bị y tế, dụng cụ chính xác và thiết bị thông minh.

Lộ trình công nghệ của nó kết hợp công nghệ động cơ hướng trục, cuộn dây PCB/FPCB, thiết kế điện từ và cơ chế giảm thiểu thu nhỏ để giải quyết các yêu cầu của hệ thống chuyển động nhỏ gọn. VAXOR cũng mô tả một nhóm kỹ thuật đa ngành bao gồm thiết kế động cơ, sản xuất chính xác, thiết kế kết cấu, điều khiển robot và sản xuất thông minh.

Đối với dự án lựa chọn động cơ, người mua nên cung cấp tốc độ vận hành dự định, mô-men xoắn yêu cầu, điện áp cung cấp, không gian lắp đặt sẵn có, chu kỳ hoạt động và môi trường vận hành dự kiến. Nếu có thể, họ cũng nên chia sẻ thông tin chi tiết về tải trọng được dẫn động và phản ứng tăng tốc mong muốn.

Những chi tiết này giúp dễ dàng đánh giá xem các thông số kỹ thuật được công bố của động cơ có phù hợp với ứng dụng hay không. Người mua nên yêu cầu đường cong hiệu suất liên quan, giới hạn vận hành, đề xuất trình điều khiển và thông tin kiểm tra cần thiết để xác nhận thiết kế.

Danh sách kiểm tra thực tế để chọn động cơ tốc độ cao 6 mm

Trước khi hoàn thiện động cơ cho hệ thống truyền động thu nhỏ, hãy xác nhận những điều sau:

• Yêu cầu về tốc độ: Phân biệt tốc độ không tải và tốc độ yêu cầu khi có tải.

• Yêu cầu về mô-men xoắn: Ước tính mô-men xoắn ở trạng thái ổn định, mô-men xoắn khởi động và nhu cầu tăng tốc.

• Khả năng tương thích về điện: Xác minh nguồn điện 12 V, loại trình điều khiển, công suất hiện tại và phương pháp điều khiển.

• Tích hợp cơ học: Kiểm tra không gian sẵn có, lắp đặt, căn chỉnh và quán tính tải.

• Hiệu suất nhiệt: Kiểm tra mức tiêu thụ dòng điện và nhiệt độ trong chu kỳ hoạt động dự kiến.

• Độ ổn định vận hành: Đánh giá sự thay đổi tốc độ, độ rung và phản ứng với những thay đổi của tải.

• Dữ liệu xác nhận: Xác nhận giới hạn vận hành của nhà sản xuất và tài liệu hiệu suất liên quan.

Thông số kỹ thuật 63.000 vòng/phút có thể khiến động cơ 6 mm đáng được đánh giá cho các cơ chế thu nhỏ tốc độ cao, nhưng việc lựa chọn thành công phụ thuộc vào cách động cơ hoạt động tại điểm làm việc thực tế của ứng dụng. Bằng cách đánh giá tốc độ, mô-men xoắn, dòng điện, nhiệt và tích hợp cơ học cùng nhau, các kỹ sư có thể đưa ra quyết định đáng tin cậy hơn trước khi đưa ra thiết kế truyền động cuối cùng.

Động cơ không chổi than siêu nhỏ φ6mm , model G06P-VW00-QZ-1, cung cấp một bộ thông số kỹ thuật về tốc độ, mô-men xoắn, điện áp và trọng lượng xác định cho đánh giá này. Với các yêu cầu ứng dụng được thiết lập rõ ràng và quá trình thử nghiệm nguyên mẫu đã hoàn tất, các kỹ sư có thể xác định liệu nó có đáp ứng được nhu cầu của hệ thống truyền động thu nhỏ khi hợp tác với VAXOR hay không.
