Lựa chọn Động cơ không lõi 4mm cho các thiết bị y tế nhỏ gọn

Thiết kế các thiết bị y tế nhỏ gọn thường đòi hỏi sự cân bằng khó khăn giữa không gian sẵn có và hiệu suất cơ học cần thiết. Dụng cụ chẩn đoán cầm tay, cơ chế lấy mẫu thu nhỏ hoặc thiết bị kiểm soát chất lỏng nhỏ gọn có thể cần một động cơ nhỏ để điều khiển bộ phận chuyển động mà không làm tăng kích thước hoặc trọng lượng tổng thể của thiết bị. Trong các ứng dụng này, ngay cả một vài mm không gian bổ sung cũng có thể ảnh hưởng đến vỏ bọc, cách bố trí bên trong, dung lượng pin và khả năng lắp ráp dễ dàng.

Do đó, việc lựa chọn động cơ cần phải vượt ra ngoài các kích thước bên ngoài. Các kỹ sư phải xem xét tốc độ vận hành, mô-men xoắn sẵn có, nguồn điện, đặc tính nhiệt và tải trọng do cơ cấu truyền động áp đặt. Một động cơ lắp vừa bên trong vỏ nhưng không thể duy trì tốc độ cần thiết khi chịu tải sẽ không giải quyết được vấn đề thiết kế.

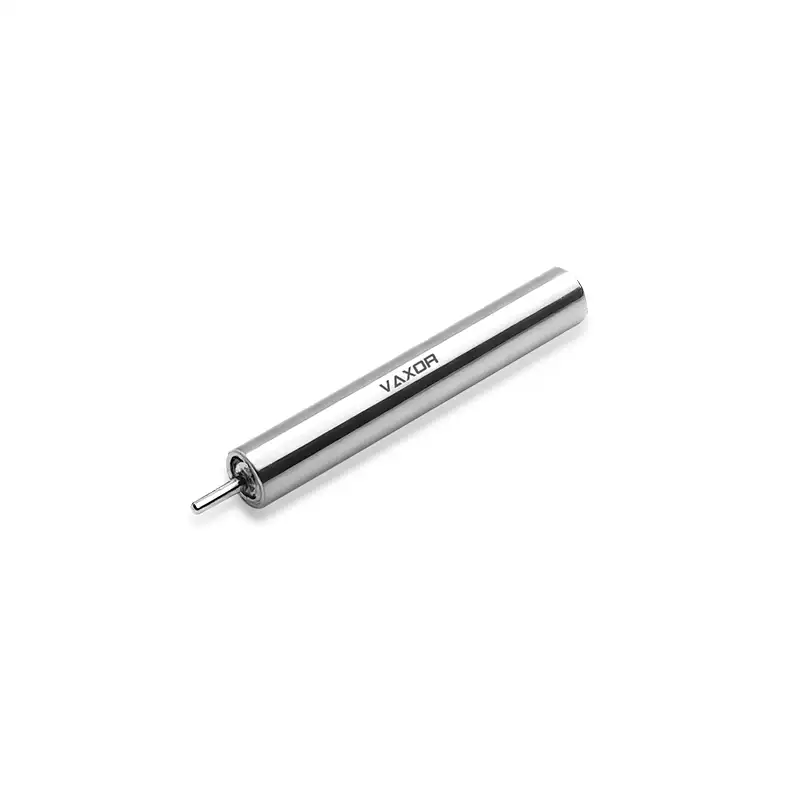

Động cơ không chổi than siêu nhỏ φ4mm được thiết kế cho các ứng dụng có không gian lắp đặt cực kỳ hạn chế. Với đường kính chỉ 4 mm, nó cung cấp tùy chọn truyền động tiềm năng cho các thiết bị y tế nhỏ gọn, dụng cụ chính xác và các thiết bị thu nhỏ khác. Để xác định xem loại động cơ này có phù hợp với một thiết kế cụ thể hay không, các kỹ sư nên bắt đầu với các yêu cầu vận hành thực tế của cơ chế và đánh giá hiệu suất của động cơ trong điều kiện thực tế.

Xác định các yêu cầu cơ học trước khi chọn động cơ

Bước đầu tiên là xác định những gì động cơ cần di chuyển. Các thiết bị y tế chứa nhiều cơ chế, bao gồm các bộ phận quay nhỏ, cụm định vị, máy bơm thu nhỏ và hệ thống điều chỉnh độ chính xác. Mỗi loại tạo ra sự kết hợp khác nhau giữa các yêu cầu về tốc độ, mô-men xoắn và chu trình vận hành.

Ví dụ, một cơ cấu định vị thu nhỏ có thể yêu cầu chuyển động được kiểm soát trên một góc giới hạn, trong khi một bộ phận quay có thể cần duy trì tốc độ tương đối ổn định trong suốt chu trình làm việc. Một cơ chế khởi động và dừng thường xuyên cũng có thể có những yêu cầu khác với cơ chế chạy liên tục.

Trước khi so sánh thông số kỹ thuật của động cơ, hãy ghi lại các thông số sau:

• Tốc độ đầu ra cần thiết dưới tải trọng cơ học dự kiến.

• Mô-men xoắn cần thiết để thắng ma sát và làm chuyển động cơ cấu.

• Thời lượng hoạt động dự kiến ​​và tần suất của các chu kỳ khởi động-dừng.

• Đường kính lắp đặt, chiều dài và không gian lắp đặt có sẵn.

• Điện áp cung cấp cho phép và mức tiêu thụ hiện tại.

• Mức tăng nhiệt độ và độ ồn có thể chấp nhận được đối với thiết bị hoàn chỉnh.

Những yêu cầu này giúp các kỹ sư thiết lập điểm vận hành thực tế thay vì lựa chọn động cơ chỉ dựa trên tốc độ được quảng cáo cao nhất.

Điều quan trọng nữa là phải phân biệt giữa đầu ra của trục động cơ và hiệu suất của cơ cấu hoàn chỉnh. Vòng bi, khớp nối, bánh răng, vòng đệm và các bộ phận truyền động khác có thể gây ra ma sát và tổn thất. Nếu ứng dụng sử dụng cơ chế giảm tốc thì tốc độ và mô-men xoắn đầu ra thu được phải được đánh giá ở bộ phận được dẫn động thay vì được suy ra trực tiếp từ thông số kỹ thuật của trục động cơ.

Tại sao động cơ 4mm có thể quan trọng trong thiết kế thiết bị y tế

Việc giảm đường kính động cơ có thể giúp việc tích hợp ổ đĩa vào một vỏ hẹp hoặc một cụm lắp ráp dày đặc dễ dàng hơn. Điều này đặc biệt có liên quan khi một thiết bị y tế phải chứa các cảm biến, bảng điều khiển điện tử, đầu nối, pin và các bộ phận cơ khí trong cùng một vỏ.

Một động cơ nhỏ hơn cũng có thể giúp các nhà thiết kế linh hoạt hơn khi sắp xếp các bộ phận xung quanh một cơ cấu chuyển động. Tuy nhiên, việc giảm kích thước động cơ không tự động cải thiện hiệu suất của thiết bị hoàn chỉnh. Động cơ vẫn cần đáp ứng các yêu cầu về tải và tốc độ của ứng dụng và cách bố trí lắp đặt của nó phải cung cấp đủ hỗ trợ cơ học.

Động cơ không chổi than siêu nhỏ φ4mm, model G04P-VW00-QZ-1, có trọng lượng quy định là 1,7 g và điện áp cung cấp định mức là 6 V. Những đặc điểm này giúp động cơ này phù hợp để đánh giá sơ bộ trong các thiết kế bị giới hạn về trọng lượng và không gian.

Trong quá trình tích hợp cơ học, các kỹ sư nên xem xét toàn bộ đường bao của động cơ, bao gồm chiều dài, kích thước trục, yêu cầu lắp đặt và khoảng trống xung quanh các bộ phận được kết nối. Chỉ riêng đường kính là không đủ để xác nhận rằng động cơ sẽ phù hợp với một bộ phận cụ thể.

Các nhà thiết kế cũng nên đánh giá cách hỗ trợ động cơ. Một động cơ cực nhỏ có thể yêu cầu giá đỡ hoặc giao diện lắp đặt được thiết kế cẩn thận để ngăn chặn chuyển động không mong muốn và tránh truyền ứng suất cơ học quá mức lên vỏ hoặc trục.

Khớp tốc độ vận hành với khối lượng công việc thực tế

Tốc độ thường là một trong những thông số kỹ thuật đầu tiên mà các kỹ sư so sánh khi lựa chọn một động cơ thu nhỏ. Tuy nhiên, tốc độ không tải và tốc độ danh nghĩa mô tả các điều kiện vận hành khác nhau.

Tốc độ không tải được đo khi động cơ chạy mà không có tải cơ học bên ngoài tác động lên trục của nó. Khi động cơ điều khiển một cơ cấu, điểm vận hành sẽ thay đổi vì cần có mô-men xoắn để khắc phục tải và tổn thất bên trong.

Tốc độ danh nghĩa thể hiện điều kiện vận hành quy định theo phương pháp đánh giá của nhà sản xuất. Nói chung, nó hữu ích hơn tốc độ không tải khi ước tính hiệu suất trong một thiết bị đang hoạt động, mặc dù các điều kiện thử nghiệm chính xác vẫn cần được xác nhận.

Đối với G04P-VW00-QZ-1, tốc độ không tải được chỉ định là 55.000 vòng/phút, trong khi tốc độ danh nghĩa là 30.000 vòng/phút. Sự khác biệt này quan trọng khi một thiết bị y tế yêu cầu chuyển động lặp lại khi chịu tải.

Giả sử một cơ cấu thu nhỏ cần quay với tốc độ xác định trong quá trình hoạt động bình thường. Trước tiên, các kỹ sư phải xác định xem tốc độ yêu cầu có tương thích với phạm vi hoạt động danh nghĩa của động cơ hay không. Sau đó, họ phải tính đến bất kỳ sự giảm tốc độ nào do hộp số gây ra và bất kỳ sự thay đổi nào do thay đổi tải gây ra.

Nếu sử dụng hộp số hoặc cơ cấu giảm tốc khác, tốc độ đầu ra sẽ phụ thuộc vào tỷ số giảm và tổn thất truyền động. Do đó, tốc độ động cơ cao có thể hữu ích ngay cả khi bộ phận được dẫn động hoạt động chậm hơn nhiều.

Điều quan trọng là chọn động cơ dựa trên tốc độ được yêu cầu ở cấp độ ứng dụng chứ không chỉ đơn giản là con số cao nhất trong bảng thông số kỹ thuật.

Đánh giá mô-men xoắn trước khi hoàn tất lựa chọn

Khả năng đạt được tốc độ mục tiêu của động cơ không quyết định liệu nó có thể di chuyển tải dự kiến ​​hay không. Mô-men xoắn phải được đánh giá cùng với tốc độ vì công suất cơ học phụ thuộc vào cả hai.

Động cơ φ4mm có mô-men xoắn danh nghĩa xác định là 0,38 mN·m và mô-men xoắn dừng là 0,76 mN·m. Các giá trị này phải được giải thích theo các điều kiện đánh giá của nhà sản xuất.

Mô men xoắn danh định là điểm khởi đầu phù hợp hơn để đánh giá hoạt động bình thường. Mô-men xoắn dừng mô tả mô-men xoắn liên quan đến rôto đứng yên trong các điều kiện thử nghiệm quy định; nó không nên được coi là khả năng hoạt động liên tục.

Trong điều kiện thực tế, động cơ phải vượt qua lực cản tổng hợp của cơ cấu dẫn động, bao gồm ma sát, tiếp xúc cơ học và bất kỳ tải trọng nào do ứng dụng áp đặt. Nếu cơ cấu yêu cầu nhiều mô-men xoắn hơn mức động cơ có thể cung cấp tại điểm vận hành mong muốn, thì thiết kế có thể gặp phải tình trạng chuyển động chậm, không khởi động được hoặc nhu cầu dòng điện quá mức.

Các kỹ sư có thể bắt đầu bằng cách ước tính mô-men xoắn mà cơ cấu yêu cầu và so sánh nó với dữ liệu vận hành của động cơ. Họ cũng nên xem xét các điều kiện khởi động, vì ma sát và lực cản cơ học có thể khác nhau khi hệ thống đứng yên.

Khi mô-men xoắn yêu cầu vượt quá khả năng sẵn có của động cơ, các điều chỉnh có thể bao gồm giảm ma sát, thay đổi hình dạng cơ cấu, giảm khả năng tăng tốc cần thiết hoặc giới thiệu một hộp số phù hợp. Bất kỳ thay đổi nào như vậy phải được đánh giá dựa trên không gian có sẵn và ảnh hưởng đến thiết bị hoàn chỉnh.

Kiểm tra khả năng tương thích điện và nhu cầu hiện tại

Một động cơ thu nhỏ phải hoạt động trong giới hạn điện của thiết bị cung cấp năng lượng và điều khiển nó. Khả năng tương thích điện áp chỉ là lần kiểm tra đầu tiên; các kỹ sư cũng cần ước tính nhu cầu hiện tại và xác minh rằng trình điều khiển và nguồn điện có thể hỗ trợ các điều kiện hoạt động dự kiến.

G04P-VW00-QZ-1 hoạt động ở điện áp xác định là 6 V và có hằng số mô-men xoắn là 0,82 mN·m/A. Hằng số mô-men xoắn mô tả mối quan hệ giữa dòng điện động cơ và mô-men xoắn điện từ theo các quy ước và điều kiện vận hành hiện hành.

Như một ước tính đơn giản, dòng điện liên quan đến mômen điện từ cần thiết có thể được tính bằng cách chia mômen đó cho hằng số mômen. Ví dụ, mô-men xoắn lý thuyết là 0,20 mN·m tương ứng với khoảng 0,24 A khi sử dụng hằng số mô-men xoắn đã nêu.

Tính toán này là điểm khởi đầu, không phải là dự đoán hoàn chỉnh về mức tiêu thụ hiện tại của động cơ. Hiệu suất thực tế cũng phụ thuộc vào điện trở cuộn dây, tổn thất điện, tốc độ quay, bộ dẫn động và tải cơ học. Các kỹ sư nên sử dụng đường cong hiệu suất và dữ liệu điện của nhà sản xuất để xác nhận điểm vận hành dự kiến.

Trình điều khiển cũng cần được đánh giá về hành vi khởi động và tình trạng rôto bị chết máy. Khi động cơ không thể quay theo yêu cầu, dòng điện và nhiệt sinh ra có thể trở nên đáng kể. Việc hạn chế dòng điện và xử lý lỗi phù hợp có thể giúp bảo vệ động cơ và các thiết bị điện tử xung quanh.

Đối với thiết bị y tế chạy bằng pin, việc đánh giá về điện phải bao gồm chu kỳ vận hành dự kiến ​​chứ không chỉ điện áp danh định. Việc khởi động nhiều lần, thay đổi tải và hoạt động kéo dài đều có thể ảnh hưởng đến mức tiêu thụ năng lượng và yêu cầu về pin.

Xem xét hành vi nhiệt trong một bao vây nhỏ

Quản lý nhiệt có thể trở thành một vấn đề thiết kế quan trọng khi động cơ được lắp đặt bên trong một vỏ bọc nhỏ gọn. Các thiết bị nhỏ thường có diện tích bề mặt tản nhiệt hạn chế, trong khi các cảm biến, pin, chất kết dính và linh kiện điện tử ở gần có thể có những hạn chế về nhiệt độ riêng.

Lượng nhiệt sinh ra phụ thuộc vào các yếu tố như dòng điện, điện trở cuộn dây, tốc độ vận hành, tải cơ học và chu kỳ làm việc. Do đó, một động cơ hoạt động tốt trong thời gian thử nghiệm ngắn có thể hoạt động khác đi trong quá trình vận hành lặp lại hoặc kéo dài.

Xác nhận nhiệt phải phản ánh ứng dụng dự định. Các kỹ sư có thể kiểm tra động cơ bên trong vỏ bọc đại diện, sử dụng tải trọng và chu trình vận hành dự kiến, đồng thời theo dõi nhiệt độ theo thời gian. Việc đánh giá phải bao gồm tác động của vật liệu lắp đặt và các bộ phận gần đó vì thiết bị được lắp ráp có thể tản nhiệt khác với động cơ hở.

Nếu nhiệt độ tăng vượt quá giới hạn thiết kế, nhóm có thể cần phải giảm chu kỳ làm việc, điều chỉnh điểm vận hành, cải thiện đường truyền nhiệt hoặc xem xét lại tải trọng cơ học.

Để phát triển thiết bị y tế, giới hạn nhiệt độ phải được thiết lập theo yêu cầu của sản phẩm hoàn chỉnh và mục đích sử dụng của nó. Chỉ riêng kích thước nhỏ gọn của động cơ không chứng tỏ rằng thiết bị hoàn thiện đáp ứng bất kỳ yêu cầu quy định hoặc an toàn cụ thể nào.

Tính đến tiếng ồn, độ rung và tích hợp cơ học

Các thiết bị y tế và dụng cụ chính xác có thể yêu cầu chuyển động trơn tru, có thể dự đoán được. Tùy thuộc vào ứng dụng, tiếng ồn hoặc độ rung không mong muốn có thể ảnh hưởng đến trải nghiệm người dùng, độ ổn định của phép đo hoặc hoạt động của các bộ phận gần đó.

Những đặc điểm này cần được đánh giá ở cấp độ lắp ráp. Việc lắp động cơ, căn chỉnh trục, đỡ ổ trục, thiết kế khớp nối và sự cân bằng của các bộ phận quay đều có thể ảnh hưởng đến kết quả cuối cùng.

Giao diện lắp đặt được thiết kế tốt giúp duy trì sự liên kết và giảm nguy cơ chuyển động không mong muốn. Cơ cấu dẫn động cũng cần được kiểm tra độ ma sát, phản ứng ngược và cộng hưởng cơ học nếu có liên quan.

Khi sử dụng động cơ trong hệ thống định vị chính xác, các kỹ sư nên phân biệt giữa độ ổn định tốc độ động cơ và hiệu suất định vị của cơ cấu hoàn chỉnh. Thông số kỹ thuật của động cơ không thiết lập độc lập độ chính xác định vị ở cấp độ hệ thống.

Động cơ không chổi than siêu nhỏ φ4mm có thể được đánh giá là một phần của hệ thống như vậy, với hiệu suất của nó được đánh giá cùng với trình điều khiển, hộp số, cấu trúc lắp đặt và chiến lược điều khiển.

Đối với các nhóm phát triển, thử nghiệm nguyên mẫu là cách thực tế để xác định các vấn đề tích hợp trước khi đưa ra thiết kế sản xuất và nhà ở cuối cùng.

Xác thực động cơ trong nguyên mẫu đại diện

Bảng thông số kỹ thuật giúp thu hẹp các tùy chọn có sẵn nhưng quyết định cuối cùng phải dựa trên việc thử nghiệm trong các điều kiện phù hợp với mục đích sử dụng.

Một kế hoạch xác nhận hữu ích sẽ bao gồm một số lĩnh vực:

• Tốc độ dưới tải: Xác nhận rằng cơ cấu đạt và duy trì tốc độ vận hành cần thiết.

• Khả năng mô-men xoắn: Xác minh rằng động cơ khởi động và vận hành đáng tin cậy so với lực cản cơ học dự kiến.

• Mức tiêu thụ hiện tại: Đo dòng điện trong quá trình khởi động, vận hành bình thường và các điều kiện tải đòi hỏi khắt khe.

• Hiệu suất nhiệt: Theo dõi nhiệt độ trong chu kỳ vận hành đại diện.

• Hoạt động cơ học: Kiểm tra độ rung, căn chỉnh trục, độ ổn định khi lắp và hiệu suất khớp nối.

• Độ tin cậy: Kiểm tra các lần khởi động, dừng và chu kỳ vận hành lặp lại phù hợp với giai đoạn phát triển của sản phẩm.

Trong trường hợp thiết bị có các hạn chế nghiêm ngặt về kích thước, việc kiểm tra nên sử dụng vỏ bọc đại diện thay vì thiết lập băng ghế mở. Điều này giúp phát hiện các vấn đề về đóng gói, hệ thống dây điện, nhiệt và cơ học có thể không xuất hiện trong quá trình thử nghiệm động cơ ban đầu.

Kế hoạch xác nhận cũng phải phản ánh môi trường hoạt động dự định của thiết bị và các yêu cầu hiện hành về sản phẩm. Các ứng dụng y tế có thể yêu cầu các đánh giá bổ sung về độ an toàn, độ tin cậy và quy định ở cấp độ hệ thống mà không thể thiết lập chỉ từ thông số kỹ thuật của động cơ.

Làm việc với đối tác công nghệ Micro-Drive

Việc lựa chọn một động cơ siêu vi thường đòi hỏi sự phối hợp giữa thiết kế cơ khí, kỹ thuật điện, sản xuất và tích hợp hệ thống. Các cuộc thảo luận kỹ thuật sớm có thể giúp làm rõ các yêu cầu về kích thước, điều kiện tải trọng, chu kỳ vận hành và dữ liệu cần thiết để xác nhận sự phù hợp.

Được thành lập vào năm 2024 và có trụ sở chính tại Tô Châu, Trung Quốc, VAXOR phát triển các bộ truyền động khớp vi mô và động cơ không lõi siêu vi cho robot, thiết bị y tế, dụng cụ chính xác và thiết bị thông minh. Phương pháp kỹ thuật của nó kết hợp thiết kế động cơ, sản xuất chính xác, kỹ thuật kết cấu và chuyên môn điều khiển.

Công việc phát triển của VAXOR bao gồm công nghệ động cơ hướng trục, cuộn dây PCB/FPCB, thiết kế điện từ được tối ưu hóa và cơ chế giảm thiểu thu nhỏ. Công ty cũng nhấn mạnh việc triển khai kỹ thuật, từ xác nhận nguyên mẫu và sản xuất thử nghiệm cho đến giao hàng theo lô.

Đối với các nhà phát triển thiết bị, điểm khởi đầu hữu ích nhất là cung cấp một bộ yêu cầu ứng dụng rõ ràng, bao gồm không gian sẵn có, điện áp vận hành, tốc độ mục tiêu, mô-men xoắn yêu cầu, chu kỳ làm việc và các hạn chế về nhiệt. Những chi tiết này giúp dễ dàng đánh giá xem cấu hình động cơ cụ thể có phù hợp hay không và có thể cần thử nghiệm bổ sung gì.

Phần kết luận

Việc lựa chọn động cơ cho thiết bị y tế nhỏ gọn đòi hỏi sự cân bằng giữa kích thước, tốc độ, mô-men xoắn, nhu cầu điện, đặc tính nhiệt và tích hợp cơ học. Một động cơ phù hợp với không gian sẵn có cũng phải mang lại hiệu suất cần thiết dưới tải vận hành thực tế.

Động cơ không chổi than siêu nhỏ φ 4mm , model G04P-VW00-QZ-1, có đường kính 4 mm, điện áp hoạt động 6 V, tốc độ không tải 55.000 vòng/phút, tốc độ danh nghĩa 30.000 vòng/phút, mô-men xoắn danh nghĩa 0,38 mN·m và trọng lượng 1,7 g. Các thông số kỹ thuật này cung cấp điểm khởi đầu hữu ích để đánh giá động cơ trong các thiết bị y tế và dụng cụ chính xác có không gian hạn chế.

Bằng cách xác định sớm các yêu cầu vận hành, kiểm tra tốc độ và mô-men xoắn của động cơ khi chịu tải cũng như xác nhận hiệu suất điện, nhiệt và cơ học trong nguyên mẫu đại diện, các kỹ sư có thể đưa ra lựa chọn sáng suốt hơn. VAXOR cung cấp các giải pháp động cơ siêu vi mô và truyền động vi mô cho các nhóm phát triển làm việc trên thiết bị nhỏ gọn, nơi mỗi milimet không gian đều quan trọng.
